S-5C-FB, Japon pazarına özel koaksiyel kablo modeli adıdır. "S" uydu televizyon alıcıları anlamına gelir; "5", dış iletkenin yaklaşık iç çapını (mm) ifade eder; "C" karakteristik empedans 75Ω anlamına gelir; "F" köpüklü polietilen yalıtım anlamına gelir; "B", alüminyum folyo ile yapıştırılmış plastik bant üzerine uygulanan örgülü dış iletken anlamına gelir.
S-5C-FB, yüksek köpüklü yalıtım kullanır, televizyon alıcıları için düşük kayıplı ve yüksek korumalı bir koaksiyel kablodur. 10MHz'den 3224MHz'e kadar geniş bir bantta düşük VSWR'ye sahiptir ve kararlı ve net görüntüler sağlar. S-5C-FB, dijital karasal yayın, BSCS 4K8K uydu yayını, CATV, iç mekan kablolaması, güvenlik kamerası kablolaması vb. için kullanılabilir. Bağlantı için vidalı F tipi konnektör kullanılması tavsiye edilir.

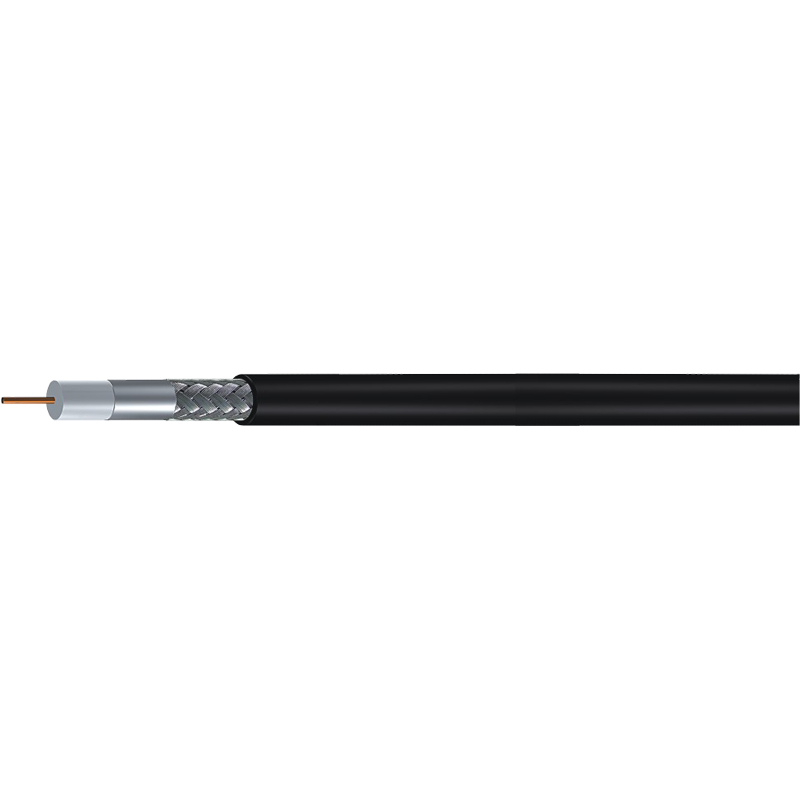

Fiziksel Yapı ve Boyutlar
| HAYIR. | Öğe | Malzeme | Notlar |
| ❶ | Merkez Şefi | Saf bakır | 1,05 mm±1% |
| ❷ | Dielektrik | Gaz Enjeksiyonlu Köpük PE | 5,0±0,1 mm |
| ❸ | 1 st Kalkan | Aliminyum folyo | 5,1 mm Nominal |
| ❹ | 2 ve Kalkan | Kalaylı Bakır Örgü Tel | 6x16/0,14 mm |
| ❺ | Ceket | PVC | 7,7±0,2 mm |
Mekanik ve Çevresel Özellikler
| Merkez İletkenin Dielektrikle Bağlanması ≥ | 100 N/m |
| Ceket Çekme Mukavemeti ≥ | 10MPa |
| Ceket Uzaması ≥ | %200 |
| Çalışma sıcaklığı | -40°C~80°C |
elektriksel özellikler
| Merkez İletkenin Maksimum DC Direnci@20°C | 21,1 Ω/km |
| Dielektrik Dayanım Gerilimi | AC 1000 V/dak |
| Minimum Yalıtım Direnci | 1000 MΩkm |
| Nominal Yayılma Hızı | %80 |
| Nominal Kapasite | 56pF/m |
| İç direnç | 75±3 Ω |
| Duran Dalga Oranı (SWR) 10-3224MHz | ≤1,7 |
| Ekranlama Etkinliği | >90dB |
Zayıflama @ 20°C
| Frekans(MHz) | Maksimum Değer(dB/100m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
Ürünlerimiz UL, ETL, JIS, CE, CPR, RoHS ve REACH sertifikalarına sahiptir.
